　　[例3-3] 試求圖3-5a所示結構D點的豎向線位移ΔDV和鉸C左、右兩側截面的相對轉角θcc，并討論當軸力桿EF改為剛度系數為kN的彈性支撐后(圖3—5e)，ΔDV及θcc如何計算。

　　[解]

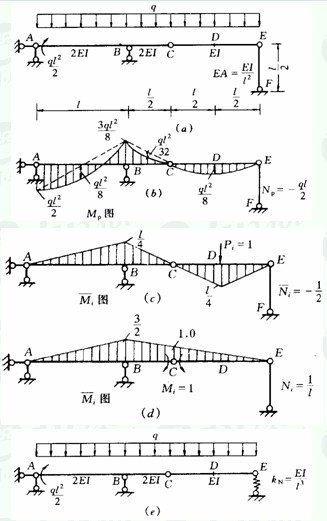

圖3-5

　　(1)MP圖、EF桿軸力Np，以及求ΔDV及θcc的虛設狀態和相應的Mi、Ni分別如圖3—5b、c、d所示。

　　(2)應用組合結構的簡化位移計算公式(3—7)，并用圖形相乘法，得

　　(3)討論

　　對圖3-5f所示的體系，只要將上面ΔDV及θcc中最后一項軸力桿的柔度系數改為彈性支撐的柔度系數(其他各項均相同)，就可得到該體系的ΔDV及θcc。
