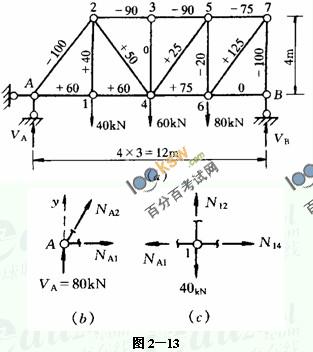

[例2-3] 用節點法求圖2—13a所示桁架各桿軸力。
[解]
(1)求支座反力
由整體平衡條件，得VA=80kN，HA=0，VB=100kN。
(2)求桁架各桿軸力
從只含兩個未知力的節點A(或節點B)開始，再依次分析鄰近節點。
節點A(圖2—13b)，設未知軸力為拉力，并采用NA2的水平分力XA2或豎向分力YA2作為未知數，則由
ΣY=0，得YA2=-VA=—80kN
再由式(2—9)得
XA2=-60kN
NA2=—100kN
再由ΣX=0，得NAl=60kN
節點1(圖2—13c)，由該節點的平衡條件可得N14=60kN(拉力)，N12=40kN(拉力)。
依次再考慮節點2、3、4、5、6、7，每—結點不超過兩個未知力。至最后節點B時，各桿軸力均為已知，可據此節點是否滿足平衡條件作為內力計算的校核。各桿軸力計算的結果標注在圖2—13a上，拉力為正，壓力為負。
