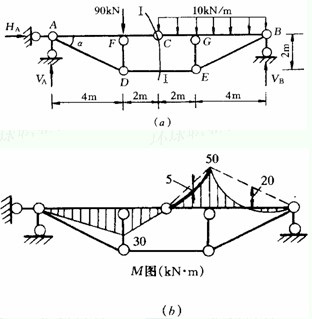

　　例2-5] 求作圖2—17a所示組合結構的彎矩、剪力、軸力圖。

圖2-17

　　[解] 此組合結構中，除AC、BC桿為受彎桿件外，其余均為軸力桿。

　　(1)求支座反力

　　由整體平衡條件，得VA=VB=75kN，HA=0。

　　(2)通過鉸C作I—I截面，由該截面左邊隔離體的平衡條件ΣMc=0，得NDE=135kN(拉力);由ΣY=0，Qc=—15kN;由ΣX=0，得NC=—135kN(壓力)。

　　(3)分別由結點D、E的平衡條件，得NDA=NEB=151kN(拉力)，NDF=NEG=67.5kN(壓力)。

　　(4)根據鉸C處的剪力Qc及軸力Nc，并按直桿彎矩圖的疊加法就可繪出受彎桿AFC、BGC的彎矩圖。

　　(5)M、Q、N圖分別如圖2—17b、c、d所示。
