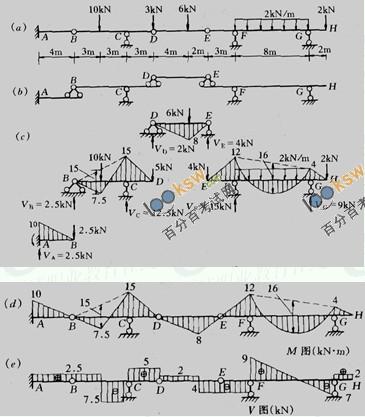

　　[例2-1] 求作圖2-4(a)所示靜定多跨梁的彎矩圖和剪力圖。

圖2-4

　　[解] 層疊圖如圖2-4(b)所示。各附屬部分、基本部分的計算過程如圖2-4(c)所示。彎矩圖和剪力圖分別如圖2-4(d)所示。其中剪力圖的正、負號規定與材料力學中的規定相同。

　　容易看出，當跨度和荷載均相同時，靜定多跨梁的彎矩比簡支梁的彎矩小，并且只要調整靜定多跨梁中間鉸的位置，就可使梁的各截面彎矩值的相對比值發生變化，這是靜定多跨梁的優點。但由于中間鉸的存在，構造就復雜一些。
